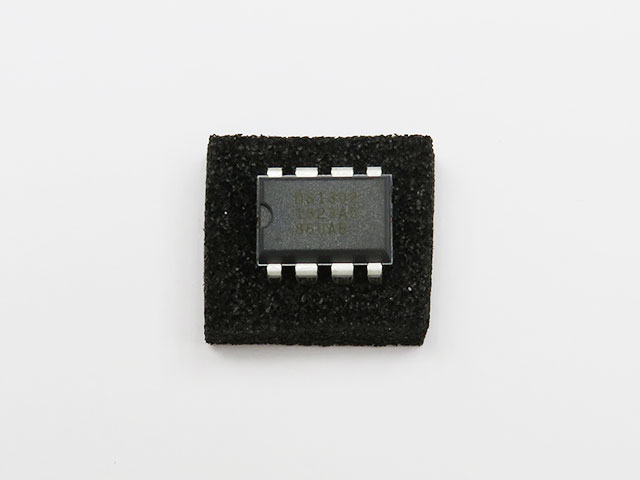

リアルタイムクロック DS1302+
製造元企業情報Manufacturer Info
認証取得工場 (AS9100 / JIS Q 9100)
9100 (9001:2015)Analog Devices Federal LLC
※ 上記は製造元企業またはその製造拠点の実績・認証情報です。製品そのものの認証や仕様を保証するものではありません。
参考価格
¥310（税抜）
技術仕様 (Specifications)
機能リアルタイムクロック・カレンダー
種別リアルタイムクロック(RTC)IC
消費電流0.45μA
パッケージDIP8
実装タイプスルーホール
動作温度max.70℃
動作温度min.0℃
計時電圧max.5.5V
計時電圧min.2V
電源電圧max.5.5V
電源電圧min.2V
インターフェイス3-Wire_Serial
パッケージタイプDIP8
データシート / 関連資料
製品概要
DS1302+はリアルタイムクロック/カレンダーICで、31バイトのSRAMを内蔵しています。クロック/RAMとのデータ転送は1バイト単位、または最大31バイトのバースト転送が可能です。DS1202に対する追加機能として、主電源とバックアップ電源用のデュアル電源端子、VCC1用のトリクルチャージャ、7バイトのスクラッチパッドメモリを備えています。
