2色チップLED（赤・黄緑）3025サイズ
参考価格
¥200（税抜）
技術仕様 (Specifications)
色赤・黄緑
光度赤50mcd・緑50mcd
構成独立
短辺1.8mm
種別チップ
長辺3mm
高さ1.4mm
半減角65°
逆電圧赤5V・緑5V
順電圧赤1.7V・緑2V
順電流max.赤30mA・緑30mA・青30mA
光度（緑）50mcd
光度（赤）50mcd
実装タイプ表面実装
動作温度max.85℃
動作温度min.-30℃
許容損失max.赤75mW・緑75mW
逆電圧（緑）5V
逆電圧（赤）5V
順電圧（緑）2V
順電圧（赤）1.7V
ドミナント波長赤642nm・緑570nm
全体許容損失max.75mW
順電流max.（緑）30mA
順電流max.（赤）30mA
順電流max.（青）30mA
許容損失max.（緑）75mW
許容損失max.（赤）75mW
ドミナント波長（緑）570nm
ドミナント波長（赤）642nm
データシート / 関連資料
製品概要

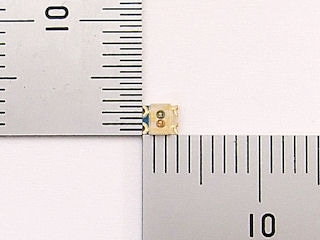

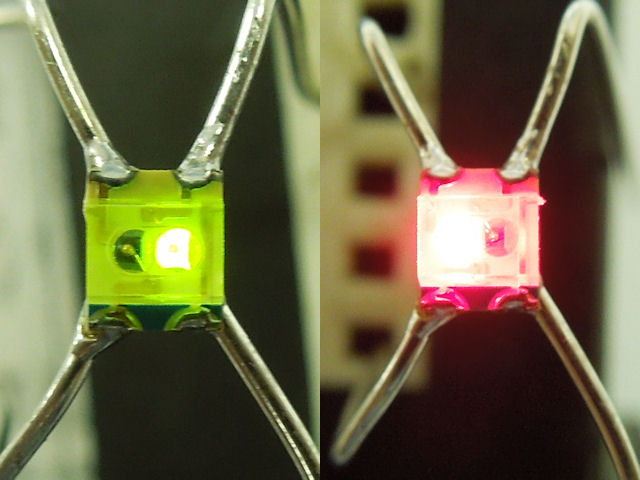

3025サイズの2色チップLEDです。各素子は独立しており、4ピン端子を備えています。メーカーのデータシートには黄色と記載されていますが、見た目は黄緑に見えるため、商品名を黄緑としています。
