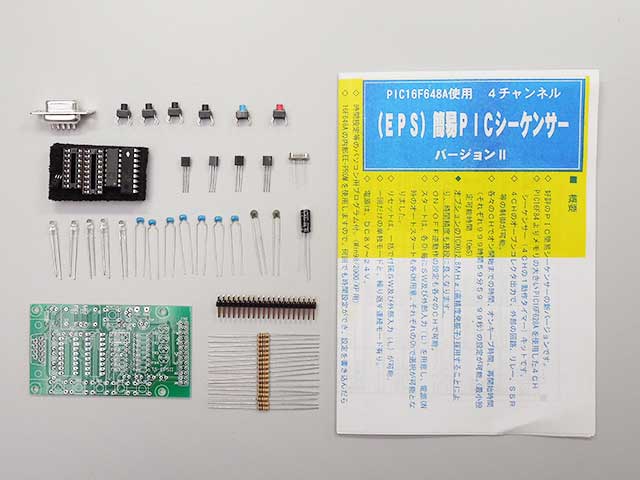

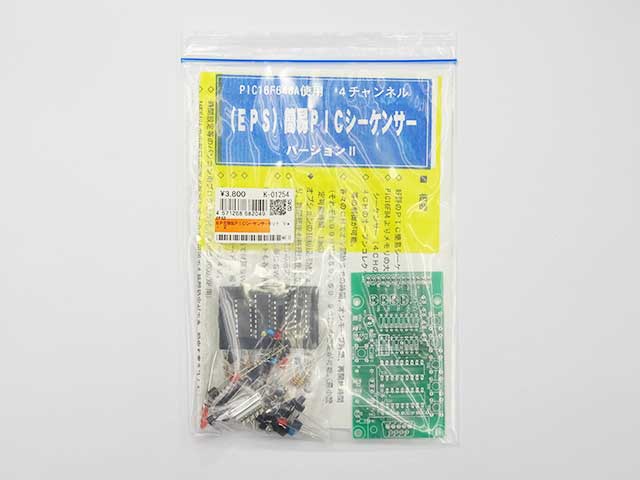

EPS簡易PICシーケンサーキット Ver.2

PIC16F648Aを使用した4CHシーケンサーキットです。4CHのオープンコレクタ出力で外部回路、リレー、SSRなどを制御可能。各CHでオン開始までの時間、オンキープ時間、再開始時間を設定可能（最大999時間59分59.99秒、最小10mS）。オプションで高精度発振子搭載可能。ON/OFF逆動作設定、各Ch毎にSW及び外部入力(L)でのスタート、電源ON時のオートスタート、一括リセット機能搭載。単独モードと連続モード有り。電源はDC8V~24V。時間設定はパソコンとRS232Cで接続して専用プログラムから行います。設定データはファイルとして保存可能。4CHのON/OFFディレータイマーや、毎日同じ時間に何かを動作させる制御など、様々な用途に利用できます。
