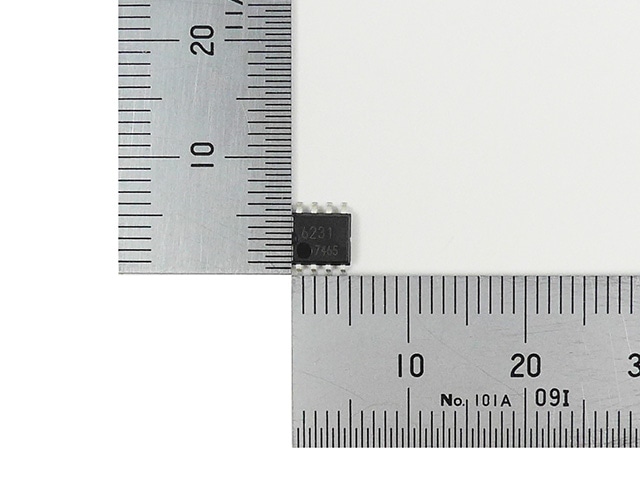

フルブリッジドライバーIC 36V BD6231F-E2
参考価格
¥200（税抜）
技術仕様 (Specifications)
オン抵抗1.5Ω
出力構成フルブリッジ
パッケージSOP8
実装タイプ表面実装
出力電流max.1A
動作温度max.85℃
動作温度min.-40℃
許容損失max.0.687W
電源電圧max.32V
電源電圧min.6V
モーター種別DCモーター
ドライバー回路数1
パッケージタイプSOP8
データシート / 関連資料
製品概要
ブラシ付きモータ用HブリッジドライバBD6231は出力段にはMOSトランジスタを採用し、PWM入力信号による制御も可能です。また従来のようなVREF可変設定にも対応しているため、置き換えも簡単で、かつ低消費電力を実現できます。 ■特長 ・Hブリッジドライバ1回路内蔵 ・低スタンバイ電流 ・PWM制御信号入力可能(20k~100kHz) ・VREF電圧設定端子によるPWMデューティ制御 ・貫通電流防止回路内蔵 ・出力保護回路(過電流/過電圧/過熱/不足電圧)
