パワーLED用放熱(アルミ)基板

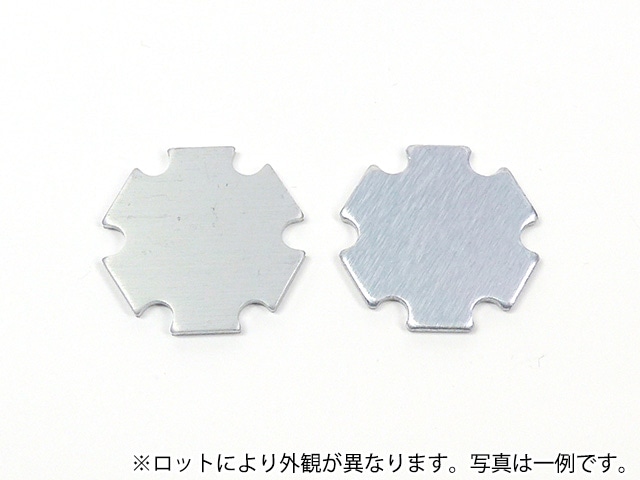

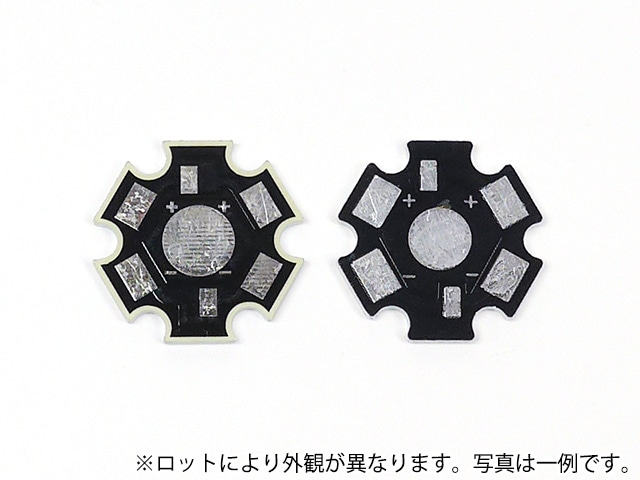

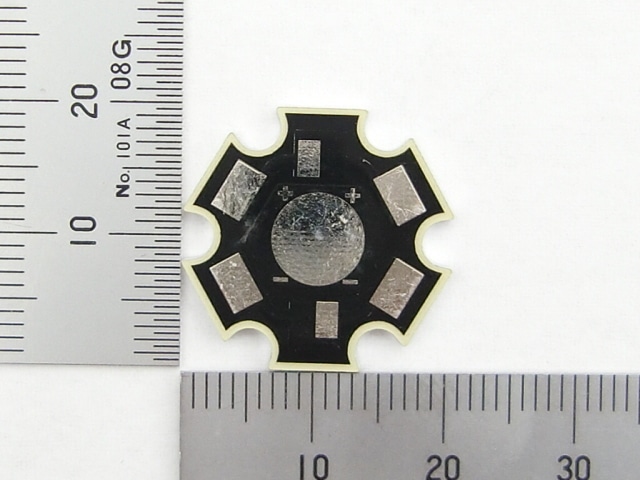

◎純アルミ材に熱伝導性に優れた絶縁被膜を施し、その上に銅箔によりパターンを形成した、アルミプリント基板です。 基材に1.5mm厚のアルミ板を使うことで、パワーLED素子から発生する熱を効率良く吸収、発散させることが可能です。 ■中央のランドは電極用ランドと絶縁されています。バックがアノード(+側)や、カソード(-側)になっているLEDでも安心して取り付けられます。 ■周囲はネジでしっかり固定できるように6箇所のキリカキがあります。 ■極性マーク付(逆につけないようにご注意下さい) ※ほとんどのパワーLEDは砲弾型のLEDを除き、放熱器を使うことを前提としています。充分な放熱無しに点灯させると壊れてしまいます。点灯確認は触っても熱くない電流(15~20mA)からお試しください。 ◎アルミ基板は放熱が最も優れ、放熱性はFR-4の約5倍以上となります。
