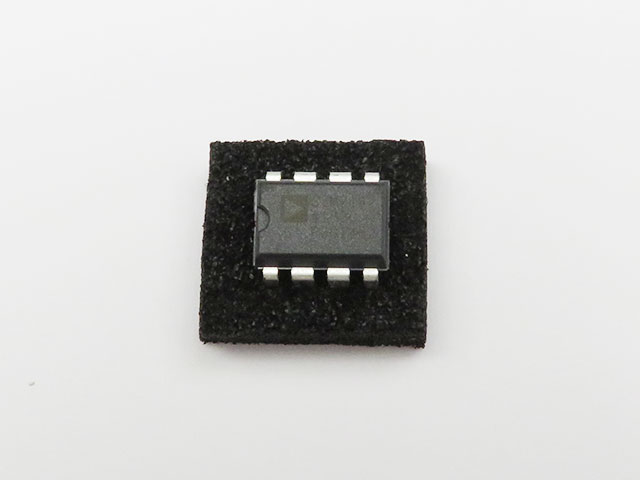

差動ラインドライバー SSM2142PZ (平衡型ラインドライバー)
製造元企業情報Manufacturer Info
認証取得工場 (AS9100 / JIS Q 9100)
9100 (9001:2015)Analog Devices Federal LLC
※ 上記は製造元企業またはその製造拠点の実績・認証情報です。製品そのものの認証や仕様を保証するものではありません。
参考価格
¥850（税抜）
技術仕様 (Specifications)
THD+N0.00006
種別平衡型ライン・ドライバー
消費電流5.5mA
パッケージDIP8
実装タイプスルーホール
動作温度max.85℃
動作温度min.-40℃
電源電圧max.±18V
ゲインエラー0.007
スルーレート15V/μs
入力インピーダンス10kΩ
出力インピーダンス50Ω
データシート / 関連資料
製品概要
SSM2142PZは、トランスと同様の平衡出力が可能なドライバーICです。600Ω負荷に対して10Vrmsを駆動できます。低歪み、高速動作、低いゲイン誤差、出力短絡保護を特長としています。
