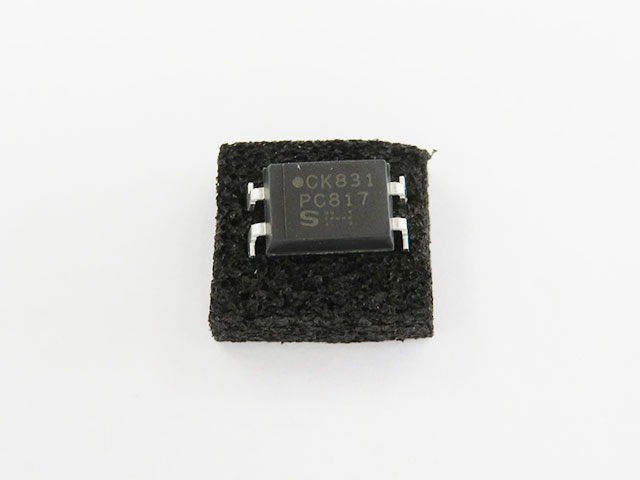

フォトカプラー PC817
製造元企業情報Manufacturer Info
認証取得工場 (AS9100 / JIS Q 9100)
9100 (9001:2015) 00816 -HARPAX Sistem Teknolojileri A.Ş
9100 (9001:2015)N.B.T. SHARPENING & MACHINING LTD
9100 (9001:2015) 00647 - N 9110 (9001:2015) 00647A -Sharp Avionics K, Inc.
9100 (9001:2015)Sharp Iron Manufacturing
9110 (9001:2015) 10691565 9120 (9001:2015)Sharp Technics K Co., Ltd.
9100 (9001:2015)Sharp Tool Manufacturing LLC
9100 (9001:2015)Sharp Tooling Solutions
9100 (9001:2015)Y.D. Machining and Sharpening Ltd.
※ 上記は製造元企業またはその製造拠点の実績・認証情報です。製品そのものの認証や仕様を保証するものではありません。
参考価格
¥30（税抜）
技術仕様 (Specifications)
種別トランジスター出力
回路数1
端子数4
入力形式LED
出力電流50mA
パッケージDIP4
入力順電圧1.2V
実装タイプスルーホール
端子ピッチ2.54mmピッチ
入力電力max.70mW
入力電流max.50mA
動作温度max.100℃
動作温度min.-30℃
上昇応答時間4μs
下降応答時間3μs
パッケージタイプDIP
電流伝達率(CTR)max.400%
電流伝達率(CTR)min.200%
コレクターエミッター間電圧max.80V
コレクターエミッター間飽和電圧0.2V
データシート / 関連資料
製品概要
シャープの定番フォトカプラー(1回路入り)です。人気商品の為、大量に在庫をご用意させていただき販売開始いたしました。
