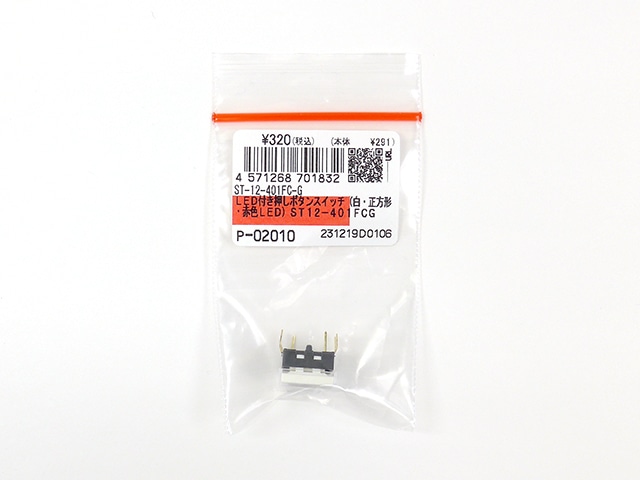

LED付き押しボタンスイッチ（白・正方形・赤色LED）
参考価格
¥320（税抜）
技術仕様 (Specifications)

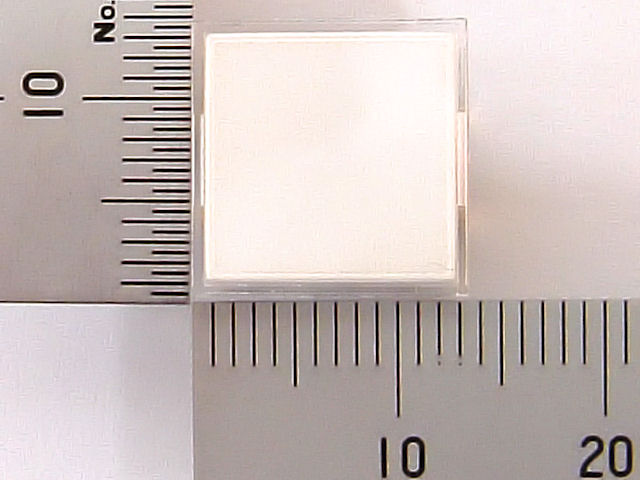

短辺12mm
長さ8mm
長辺12mm
回路数1
接点数1
電圧max.12VDC
電流max.50mA
動作寿命5000000サイクル
動作方式モーメンタリー
定格表記12VDC/50mA
接点構成A接点
接触抵抗100mΩ
機能動作(ON)-OFF
照光機能赤
取付タイプ基板取付
実装タイプスルーホール
操作部長さ2.1mm

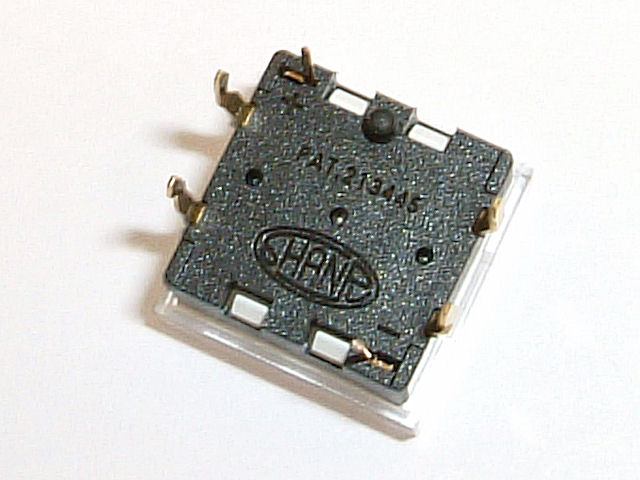

端子部形状ピン
動作温度max.60℃
動作温度min.-25℃
端子間ピッチ5mmピッチ
データシート / 関連資料
製品概要

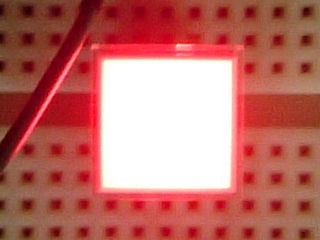

LED付きの基板用押しボタンスイッチです。正方形タイプで、キートップは取り外し可能でラベルなどを入れられます。内蔵LEDが発光すると赤色になり、5mA程度の電流でも十分に目立ちます。
