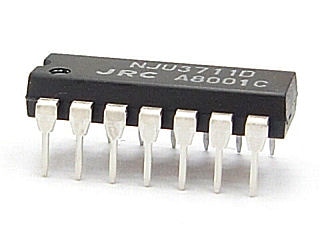

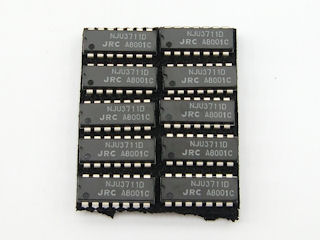

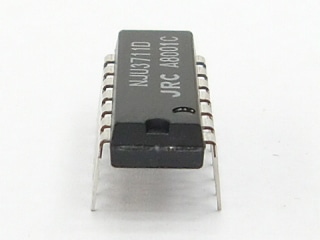

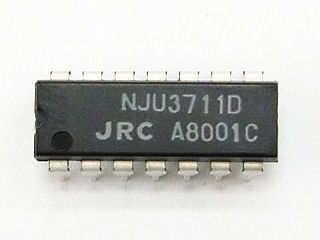

8ビット シリアル-パラレル変換IC NJU3711D

NJU3711は、8ビットのシリアルデータをパラレルに変換するICで、MPUの出力ポート拡張に最適です。MPUとは4本の信号線で接続可能で、出力ポートを有効活用できます。DATA端子からのシリアル入力は5MHzまで対応、入力データはシリアル入力パラレル出力のシフトレジスタ、パラレルデータラッチ回路、出力ドライバを介して出力されます。入力回路にはシュミット回路を使用しノイズに強く、出力回路は各々25mAの駆動能力を持ち、LED駆動などに幅広く応用できます。
