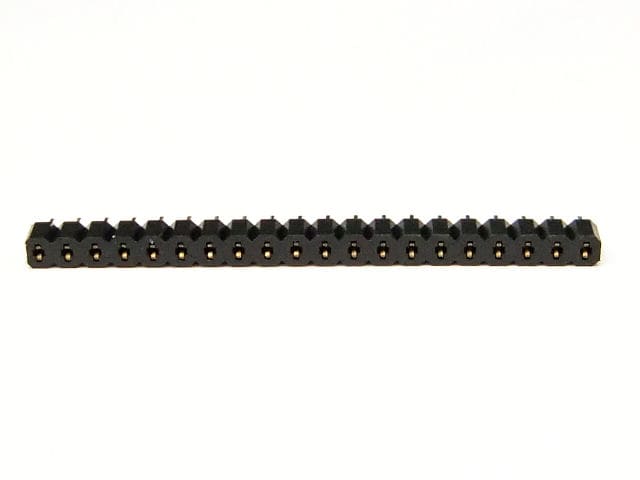

シングルピンソケット (低メス) 1×20 (20P)
製造元企業情報Manufacturer Info
認証取得工場 (AS9100 / JIS Q 9100)
9100 (9001:2015)Neltron Industrial Co., Ltd
※ 上記は製造元企業またはその製造拠点の実績・認証情報です。製品そのものの認証や仕様を保証するものではありません。
参考価格
¥80（税抜）
技術仕様 (Specifications)
列数1
形状ストレート
極数20
種別ピンソケット
行数20
ピッチ2.54mmピッチ
リード長3.3mm
定格電圧250V
定格電流3A
実装タイプスルーホール
動作温度max.105℃
動作温度min.-40℃
推奨実装穴径1.02mm
コンタクト仕上金メッキ

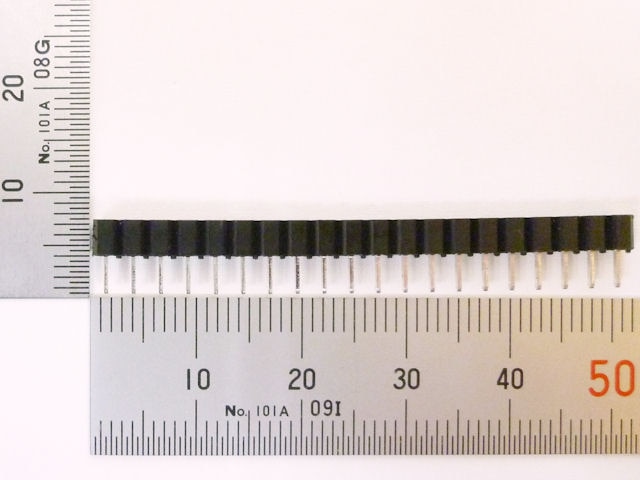

ハウジング全長50.8mm
ハウジング厚み3mm
ハウジング高さ3.6mm
データシート / 関連資料
製品概要

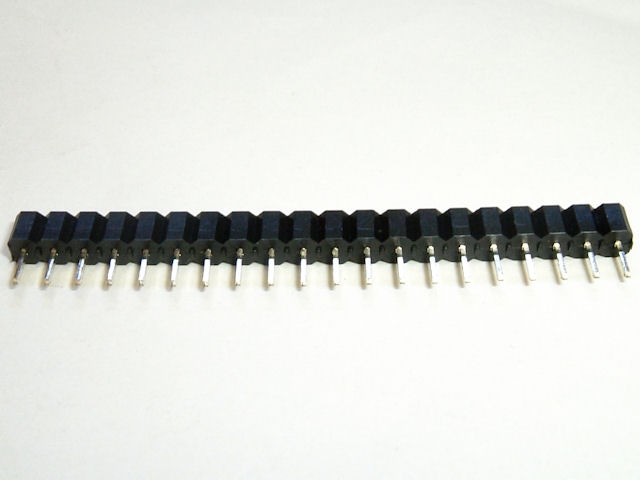

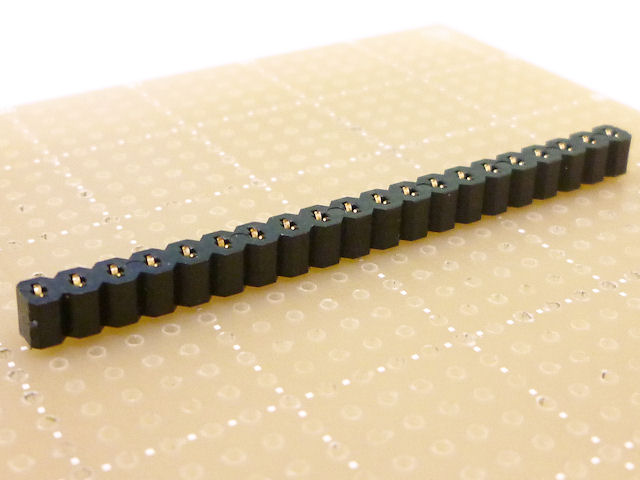

2.54mmピッチ エコノミーピンフレームです、1列タイプ。 ■特長 ・任意のピン数にカットして使用することができます。 ・穴の深さ 約2.85mm(実測)です。 ・基板に取り付けた時の高さ(ピン含まず)は約3.5mm(実測)です。 ・ピンを含めた全体の高さは約6.9mm(実測)です。 ・内部のコンタクトが取れやすいので、ハンダ付けしてから相手側と差し込んでください。 ※このソケットはDIPのICなどとは接続がゆるいです。
