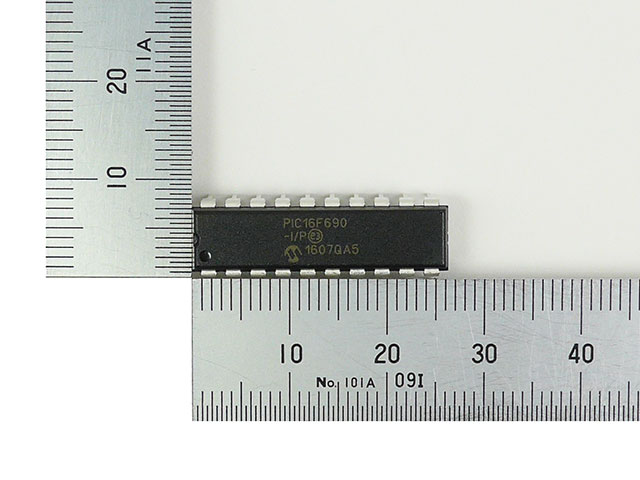

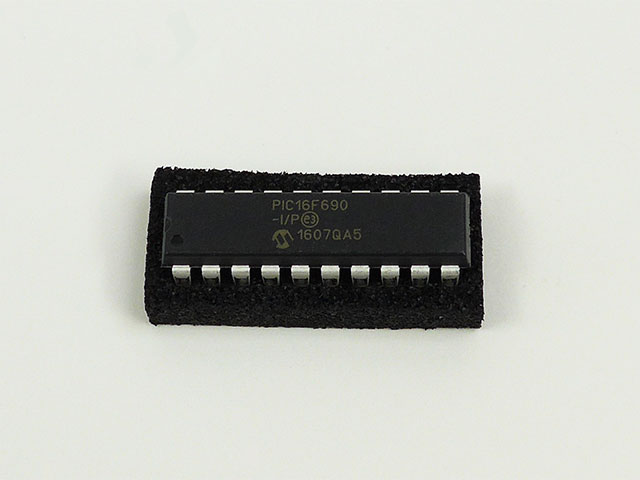

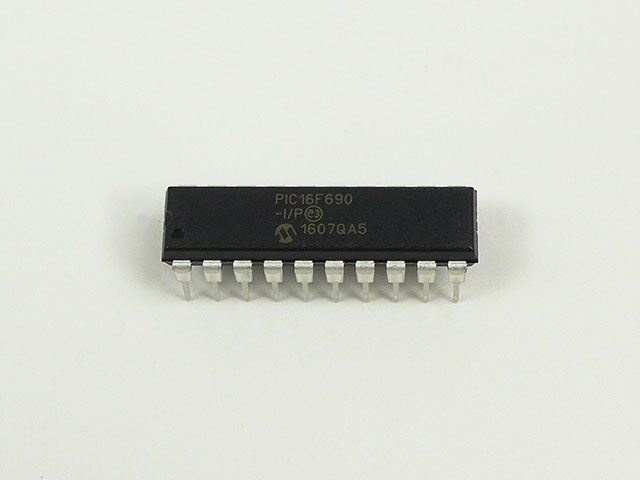

PICマイコン PIC16F690-I/P
製造元企業情報Manufacturer Info
認証取得工場 (AS9100 / JIS Q 9100)
9100 (9001:2015)MICROCHIP TECHNOLOGY (THAILAND) CO., LTD.
9100 (9001:2015)Microchip Technology (India) Private Limited
9100 (9001:2015)Microchip Technology (Thailand) Co.,Ltd.
9100 (9001:2015)Microchip Technology Inc.
9100 (9001:2015)Microchip Technology Inc. (SG Products – MSLD BU)
9100 (9001:2015)Microchip Technology Incorporated
9100 (9001:2015)Microchip Technology Ireland Ltd.
※ 上記は製造元企業またはその製造拠点の実績・認証情報です。製品そのものの認証や仕様を保証するものではありません。
参考価格
¥360（税抜）
技術仕様 (Specifications)
I2C数1
SPI数1
GPIO数18
RAM容量256B
ROM容量7.25kB
命令長14bit
クロック20MHz
シリーズPIC16F
UART/USART数1
コアサイズ8bit
タイマー数3
パッケージDIP20
実装タイプスルーホール
オシレーター内蔵/外付
データROM容量256B
動作温度 (最大)85℃
動作温度 (最小)-40℃
電源電圧 (最大)5.5V
電源電圧 (最小)4V
パッケージタイプDIP20
プログラムメモリ4kワード
ADコンバーターチャンネル数12
製品概要
20ピンでI/Oポートが多めのPICマイコンです。PIC16F84A, 88, 648Aなどでピンが足りない場合に最適です。ADコンバータも内蔵し、4kワードのプログラムメモリと256バイトのRAMを搭載、低価格です。
