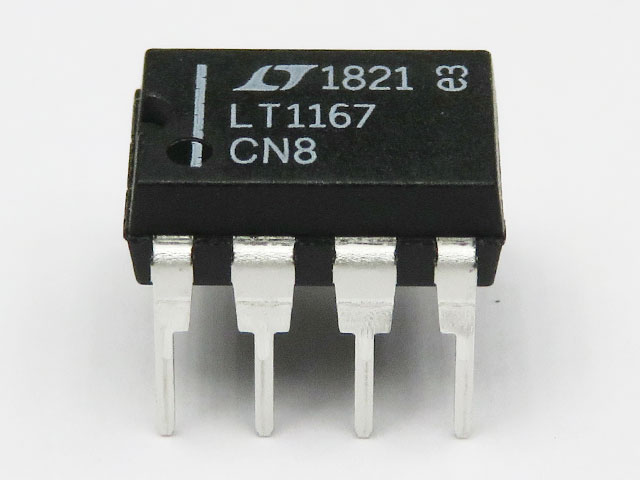

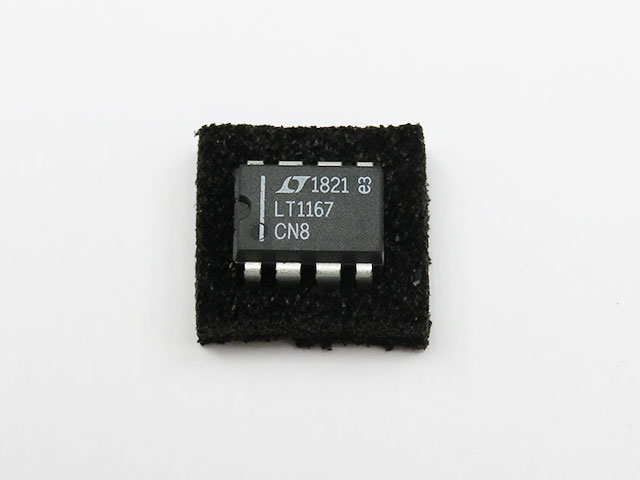

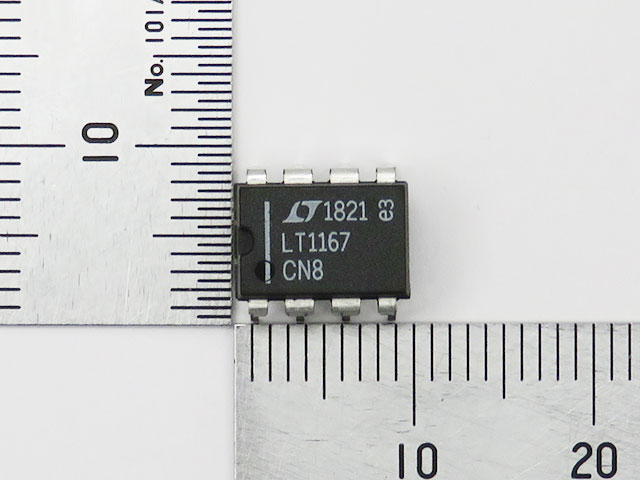

高精度計装アンプ LT1167CN8
製造元企業情報Manufacturer Info
認証取得工場 (AS9100 / JIS Q 9100)
9100 (9001:2015)Analog Devices Federal LLC
※ 上記は製造元企業またはその製造拠点の実績・認証情報です。製品そのものの認証や仕様を保証するものではありません。
参考価格
¥1,240（税抜）
技術仕様 (Specifications)
ゲイン10000
回路数1
非線形性10ppm
帯域幅(G=1)1000kHz
パッケージDIP8
実装タイプスルーホール
動作温度max.85℃
動作温度min.-40℃
帯域幅(G=100)120kHz
電源電圧max.±18V
電源電圧min.±2.3V
ゲインエラー0.10%
スルーレート1.2V/μs
パッケージタイプDIP8
入力バイアス電流80pA
入力オフセット電圧20μV
入力オフセット電流90pA
データシート / 関連資料
製品概要
計装アンプは微小な差動信号を高精度かつ高い入力インピーダンスで増幅することを目的としたアンプです。主に計測・センサ信号の処理に使われます。例、微小なセンサ信号(圧力センサ、温度センサ、ひずみゲージなど)の増幅、差動信号の取得と増幅、医療用機器(心電図、脳波計など)、工業用測定機器、等。オペアンプを使って自前で差動アンプを構成するよりも、1つのICで済むため設計が容易です。
