片面ガラス・ユニバーサル基板 Cタイプ(72×47.5mm) めっき仕上げ
参考価格
¥100（税抜）
技術仕様 (Specifications)
厚み1.6mm
材質FR-4
短辺47.5mm
種別ユニバーサル基板
穴径1mm
長辺72mm
取付穴径3.2mm
片面・両面片面
ランド仕上げはんだメッキ
取付穴間隔短辺41.5mm
取付穴間隔長辺66mm
ランドピッチ短辺2.54mm
ランドピッチ長辺2.54mm
データシート / 関連資料
製品概要

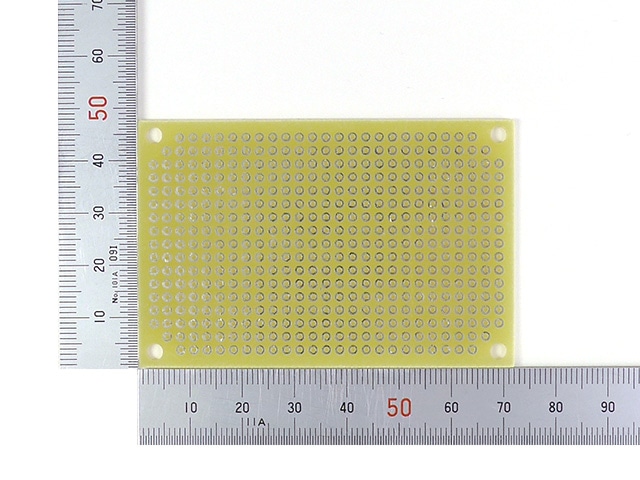

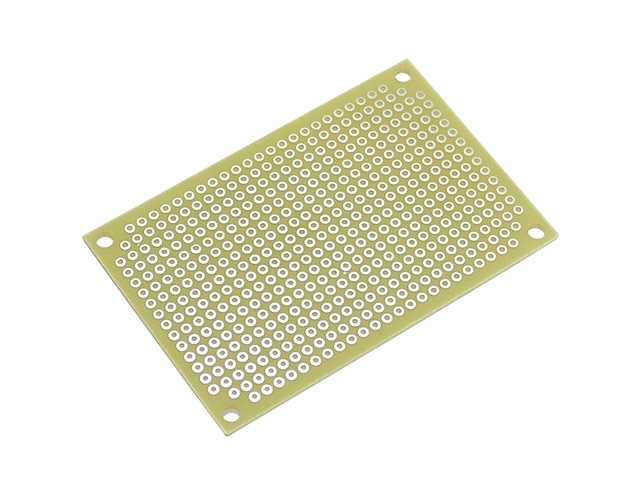

名刺に近いサイズのガラスエポキシユニバーサル基板です。人気のC基板サイズで最もよく売れている中の一つです。手ごろな大きさでちょっとした試作や実験にご好評を頂いております。高品質ガラスエポキシ(FR-4)製でガラス繊維を編んだものにエポキシ樹脂をしみこませたものとなっております。米国の標準化団体のNEMAが規定したCuを貼った積層板の耐熱性グレードで、4番目になっているものです。
