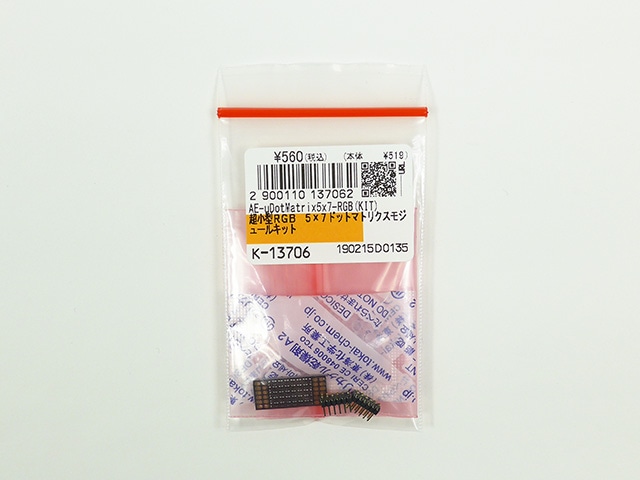

超小型RGB 5x7ドットマトリクスLEDモジュールキット
参考価格
¥260（税抜）
技術仕様 (Specifications)
色フルカラー
短辺8.5mm
色数3
長辺18mm
表面色黒
順電圧赤2.3V・緑3.7V・青3.7V
ドット数X5
ドット数Y7
実装タイプスルーホール
順電流最大赤25mA・緑20mA・青20mA
ドミナント波長赤630nm・緑534nm・青475nm
データシート / 関連資料
製品概要
1mm角のRGB LEDを5×7=35個、高密度に実装したRGB LEDドットマトリクスモジュールキットです。4層基板とパッドオンビア構造を採用し、外部定電流ドライバICでの駆動を想定してLEDのみを搭載しています。上下のピン配置により、横方向への連結が可能です。
