Nano-SSOC-A60 アナログ太陽センサー

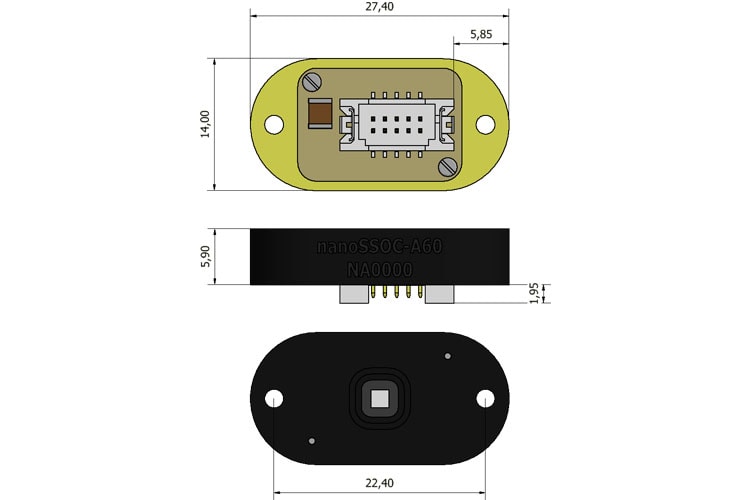

Solar MEMS Sun Sensor on a Chip (SSOC) ソリューションは、高精度な太陽追尾、ポインティング、姿勢決定のための、2軸で低コストの太陽センサーです。このデバイスは、2つの直交軸における太陽光の入射角を測定し、設計の幾何学的寸法に基づいて高い感度を提供します。 NanoSSOC-A60 太陽センサーは、高度に統合されたセンシング構造を実現するために、MEMS製造プロセスに基づいています。nanoSSOC-A60 はアナログインターフェースを備え、コンパクト、軽量、低電力であるため、ナノサテライトプラットフォームに最適です。 NanoSSOC-A60 太陽センサーには、フライトヘリテージを持つ MEMS 技術と、宇宙グレードの電子部品が含まれています。2016 年以来、数百個のユニットが軌道上に存在します。 nanoSSOC-A60 太陽センサーの主な機能は次のとおりです： 技術仕様 CADファイル 説明 技術仕様 黒色アルマイト (ECSS-Q-ST-70-03C) パラメータ: 値: コメント 角度読み取り センサータイプ: 2軸: 直交 視野 (FOV): ± 60°: 性能視野 除外FOV: ± 75: 障害物や反射面がないこと (推奨) 精度: < 0.5°: 3σ 誤差 精度: < 0.1°: 電気的特性 供給電圧: 3.3 V: 要望に応じて 5V 平均消費電力: < 0.1 mA: 暗闇 平均消費電力: < 2 mA: 光: 1360 W/m², Am0 熱的特性 温度範囲: – 30 ～ +85° C: 機械的特性 寸法 (L x W x H): 27.4 x 14 x 5.9 mm: 重量: 3.7 g: 取り付け穴: M2.5 x2 コネクタ: DF13EA-10DP-1.25V(55): Hirose製 ハウジング: アルミニウム 6082: Alodine 1200S (ECSS-Q70-71) 黒色アルマイト (ECSS-Q-ST-70-03C) 認定 総照射線量: > 100kRad: ガンマ線 ビームエネルギー: 6 MeV: プロトンビーム ランダム振動: 14,1g @ 20-2000 Hz 衝撃: 3000 g @ 1 – 100 ms:
