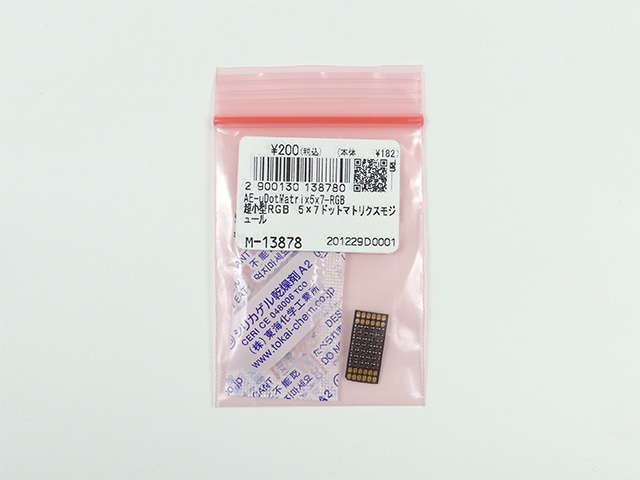

超小型RGB 5x7ドットマトリクスモジュール
参考価格
¥200（税抜）
技術仕様 (Specifications)
色フルカラー
短辺8.5mm
色数3
長辺18mm
表面色黒
順電圧赤2.3V・緑3.7V・青3.7V
ドット数x5
ドット数y7
順電流max.赤25mA・緑20mA・青20mA
実装タイプスルーホール
ドミナント波長赤630nm・緑534nm・青475nm
データシート / 関連資料
製品概要
1mm角のRGB LEDを5×7=35個、高密度に実装したRGB LEDドットマトリクスモジュールです。4層+パッドオンヴィア基板を採用。外部定電流ドライバIC等での駆動を考慮し、基板上にはLEDのみを搭載。上下にピンはんだ付け用ランドを配置し、横方向に複数並べることが可能です。
