TC7WPB9307FKは、2電源システム間のインターフェースを可能とした低オン抵抗・高速の2電源CMOS2ビット-バススイッチです。
TC74HC4050APは、シリコンゲートCMOS技術を使用した高速CMOSバッファーです。低い消費電力でLSTTLに匹敵する高速動作が可能です。内部回路は3段および2段インバーター構成で、高い雑音余裕度と安定した出力を実現します。入力保護回路はVCC側のダイオードを削除した形式で、高電圧系から低電圧系へのレベル変換が可能です。VCC未印加時でも入力に電圧を加えられるため、バッテリーバックアップ回路にも適しています。レベル変換なしのバッファー、インバーターとしても使用できます。

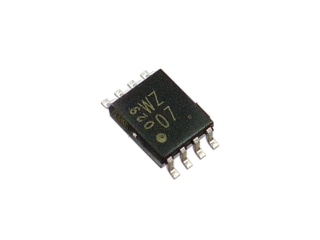

3回路入りのオープンドレインタイプバッファです。高出力電流(24mA)、超高速動作(2.3ns)、広い動作温度範囲(-40～125℃)といった特徴があります。入力端子は5.5Vトレラントです。
74LCX541FTは、低電圧(3.3V)駆動のCMOS8ビットバスバッファです。CMOSの特長である低消費電力で3.3Vシステムにおける高速動作が可能です。すべての入力端子および出力端子(出力オフ時だけ)には5.5Vの信号入力が許容されるため、3.3Vと5Vとの2電源を持つシステムでのインタフェースに適しています。すべての入力には、静電破壊から素子を保護するための保護回路が付加されています。
74LCX245FTは、低電圧(3.3V)駆動のCMOS8ビットバストランシーバ(双方向バッファ)です。CMOSの特長である低消費電力で3.3Vシステムにおける高速動作が可能です。すべての入力端子およびバス端子(出力オフ時だけ)には5.5Vの信号入力が許容されるため、3.3Vと5Vとの2電源を持つシステムでのインタフェースに適しています。すべての入力には、静電破壊から素子を保護するための保護回路が付加されています。
ルネサスの74シリーズCMOSロジックIC。LVCシリーズは低電圧動作が可能で、LVシリーズよりも高速。
TC74VHC74は、高速動作と低消費電力を両立したDタイプフリップフロップです。スイッチングノイズを低減するQ&Qバッファを搭載し、電源電圧が加わらない状態でも入力に5.5Vの電圧が許容される入力保護回路を採用しています。2電源インターフェースやレベル変換、バッテリーバックアップ回路など幅広い用途に利用可能です。

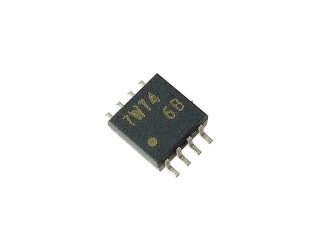

表面実装用、低消費電力で高速動作が可能な1回路Dフリップフロップです。
汎用ロジックIC。8回路双方向3ステートバッファ。

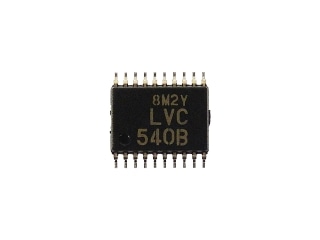

LVCシリーズの3ステートバッファ・ドライバです。
74HC541の低電圧動作版、3ステートバッファ・ドライバです。
