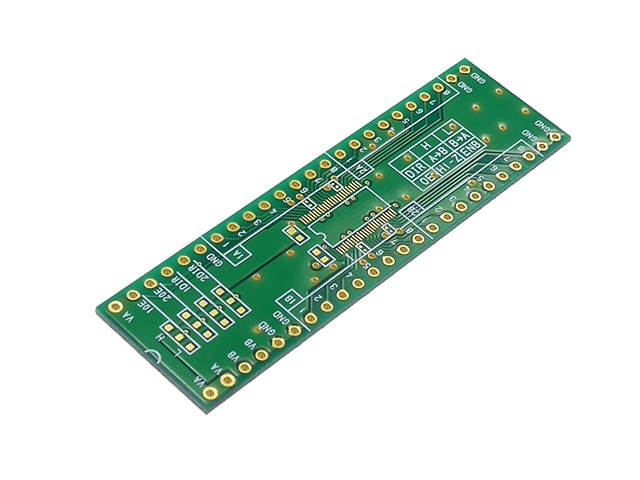

LVCH16T245を使用した16ビット双方向レベル変換モジュールの基板単体
2電源入力の16ビット非反転バストランシーバICを使用した、DIP形状のレベル変換モジュールです。A/Bポート間で1.65V～5.5Vのレベル変換に対応。ブレッドボードでの実験に最適な細ピンヘッダが付属します。

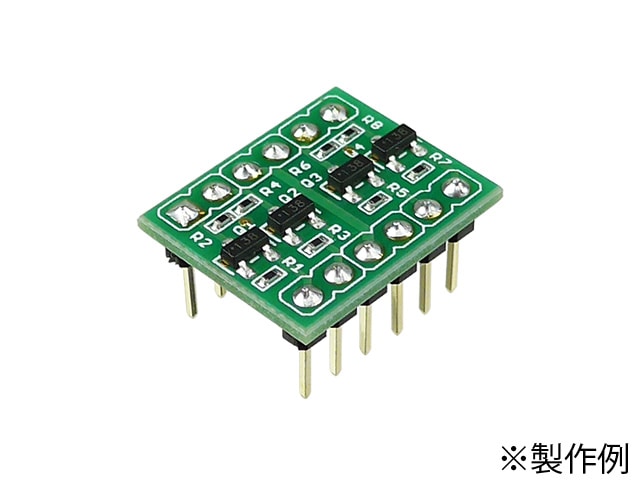

NチャネルMOSFETを使用したロジックレベル変換モジュールです。高電圧側(HV)と低電圧側(LV)が定められています。双方向に変換できるため、I2C、SPI、UARTなどのデータやクロックの方向を考慮する必要がありません。
Pmod LVLSHFTは、1.8V～5.5Vの間の2電源の信号をレベル変換します。入出力の設定はスライドスイッチで行います。マイコンやFPGA、JTAG信号のレベル変換に最適です。 ■ピン配置 Pin1 AIO1/TMS Pin2 AIO2/TDI Pin3 AIO3/TDO Pin4 AIO4/TCK Pin5 GND Pin6 VCCA Pin7 AIO5 Pin8 AIO6 Pin9 AIO7 Pin10 AIO8 Pin11 GND Pin12 VCCA

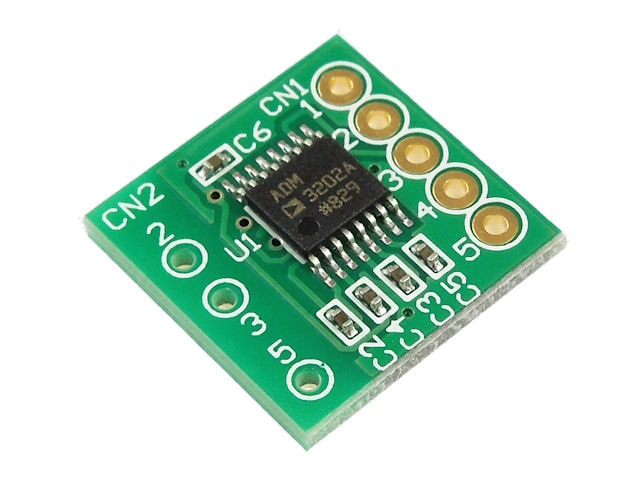

RS232Cレベル変換ICを使用し、5V系・3.3V系・3V系から、RS232Cレベルに変換します。Dサブ9ピンケース内に収まります。
