コンポジットビデオ信号をアナログRGB信号に変換する基板です。水平同期周波数15.75kHzのアナログRGBモニタやパチンコRGBモニターなどに、TVやビデオの映像を映し出すことができます。オーディオアンプ1ch付きで、調整は4つのボリュームで簡単に行えます。

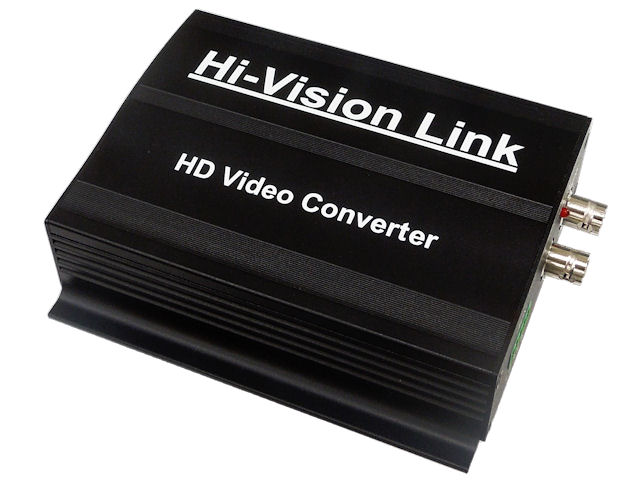

HD-SDI規格の信号をHDVIに変換するコンバーターです。HDMI入力のあるモニターや機器で使用できます。HD-SDIカメラにBNCケーブルで電源を供給可能です。

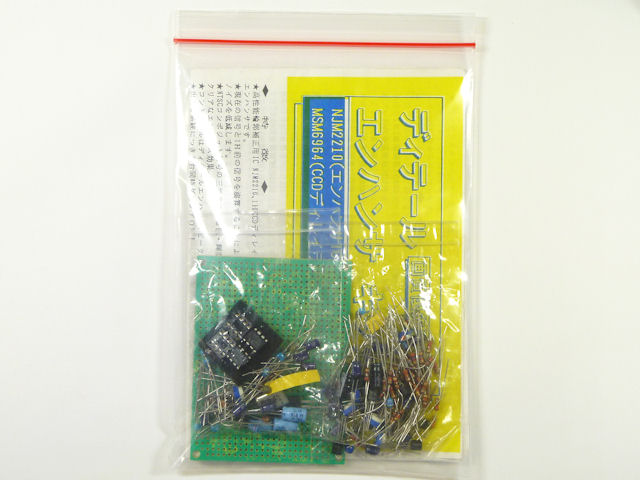

高性能な輪郭補正IC(NJM2210)と1HCCDディレイライン(MSM6964)を使用したディティールエンハンサーキットです。現在の信号と1H前の信号を演算することで、水平・垂直方向の輪郭を強調しノイズを低減します。NTSCコンポジット信号の色、輝度、同期を分離合成することでクリアなエンハンス効果を実現。ディテールエンハンス、ピークエンハンス、フェーダーの3種類のコントロールと、2系統の出力端子を装備しており、同時ダビングやモニター出力が可能です。電源は12V/150mA以上を推奨。このキットはディスクリート構成のため、部品点数と工程数が多めです。
