駆動・制御キット (13 件)
3W級絶縁型DCDCコンバーター(±5V±300mA) MCWI03-24D05
MCWI03-24D05は、3W出力の絶縁型DC-DCコンバータで、24VDCの入力を+5VDCと-5VDCに変換します。2.54mmピッチの小型SIPパッケージ(シングルインラインパッケージ)を採用し、最大80%の高い効率と広範囲の動作温度(-40℃～+85℃)が特長です。省スペースで安定した電源が必要な用途に適しています。 こちらはお客様からご要望がございました。各種部品、半導体、機構部品等のご要望をお聞かせください。 商品リクエスト入力フォーム
ABLIC製ワイヤレス送電受電モジュールセット
ワイヤレス送電受電モジュールがセットになりました。ABLIC社の専用IC、S-8471およびS-8474を採用、主要な部品はすべて基板に実装済みです。基本的には電源（負荷）とコイルをはんだづけするだけで使用可能です。セット付属のコイルとの組合せでコイル間の距離が3mm前後で送受電が可能です。またブレッドボードで実験したい方むけに細ピンヘッダが付属しています。独自方式のため各種認証が不要で手軽にワイヤレス給電デバイス作成や送電の実験を楽しめます。※電力供給能力については、外部リンクのABLIC社サイトをご確認ください。 AE-S8741（受電側） ・使用IC：S-8471 ・電源出力：Vout(max) ＝ 6.5V ・ピン仕様：DIP8P400mil ・モジュール寸法：寸法図参照、ランド穴径0.9mm ・セット付属受電コイル：WR151580-48F2-G AE-S8474-TX（送電側） ・使用IC：S-8474 ・電源入力：VIN ＝ 9V ・ピン仕様：DIP8P500mil ・モジュール寸法：寸法図参照、ランド穴径0.9mm ・セット付属送電コイル：WT202080-28F2-G
G2ハイパワーモータードライバーモジュール 24v21
このHブリッジモータードライバーは、1個のハイパワーDCブラシ付モーターの双方向制御を可能にします。1.3″×0.8″の小型基板で6.5V～40Vの広い電圧範囲をサポートし、ヒートシンク無しで21Aを連続供給するのに十分効率的です。この第2世代(G2)ドライバーの追加機能には、基本的な電流検出と電流制限機能とともに逆電圧保護が含まれます。注意)ターミナルブロックの定格電流は16Aですので、ターミナルブロックを通した定格は16Aになります。基板に直付けして使用した場合は定格21Aになります。
Raspberry Pi AI Camera
SonyのインテリジェントビジョンセンサーIMX500を搭載したRaspberry Pi向けAIカメラモジュールです。IMX500は12.3 MPの高解像度で、オンボードでAI処理を実行することができるため、別にAIアクセラレーターを追加することなくRaspberry PiでのビジョンAI開発を行うことができます。
Tang Nano 9K
Tang nano 9Kは、Gowin GW1NR-9 FPGAチップをベースにした開発ボードです。HDMIコネクタ、RGBスクリーンインターフェイスコネクタ、SPIスクリーンコネクタ、32Mbit SPIフラッシュ、6個のLEDを装備しているため、FPGA検証、risc-vソフトコア検証、基本機能検証に簡単かつ迅速に使用できます。8640のLUT4ロジックユニットは、さまざまな複雑なロジック回路の設計に使用できるだけでなく、完全なPicoRVソフトコアの実行にも使用できます。また、FPGAの学習、ソフトコアの検証、さらなる設計など、ユーザーのさまざまなニーズにも対応可能です。
低損失CMOSレギュレーター 3.3V1A TPS1117LV33S
TAEJIN TECHNOLOGY社の超低ドロップアウト表面実装用三端子レギュレータです。DC3.3V、最大1.0Aの固定出力です。レギュレータ自身の消費電流が少ないのが特徴で、電池駆動の機器などに適しています。

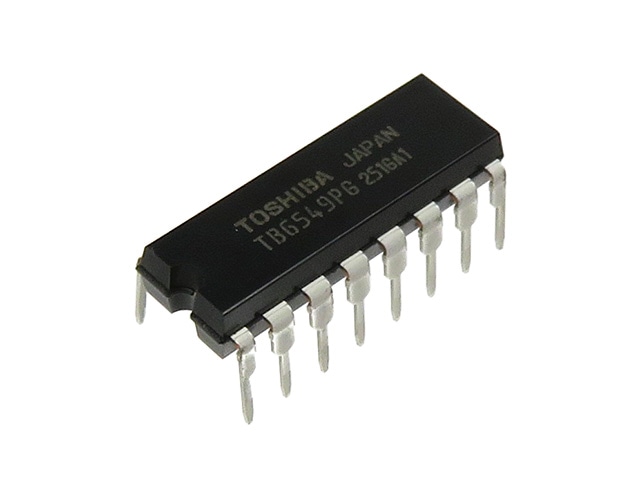

DCモーター用フルブリッジドライバーIC TB6549PG
TB6549PGは、出力トランジスタにMOS構造を採用したDCモータ駆動用フルブリッジドライバICです。低ON抵抗のMOSプロセス、およびPWM駆動方式の採用により高熱効率駆動が可能です。また、IN1、IN2の2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。
TB6612使用 Dual DCモータードライブキット
TB6612を使用した2チャネルモータードライバーです。独立した2つのHブリッジが内蔵されています。IN1、IN2、PWMの3つの入力信号により正転・逆転・ショートブレーキ・ストップの4モードを選択できます。A、B2つの各チャネルで独立したモーター制御が可能です。基板のピン(制御入力・モーター出力)は2.54mmピッチですので基板上に実装することができます。 ※過去に付属していた説明書(Ver.2022-10-31)の真理値表3行目IN1:H,IN2:Lは誤りでした。正しくはIN1:H,IN2:Hです。
ダーリントントランジスターアレイ FT5764M
4回路入りのNPNパワーダーリントントランジスタアレイです。フライバックダイオードが内蔵されておりモータやソレノイド等の駆動にも適しています。
