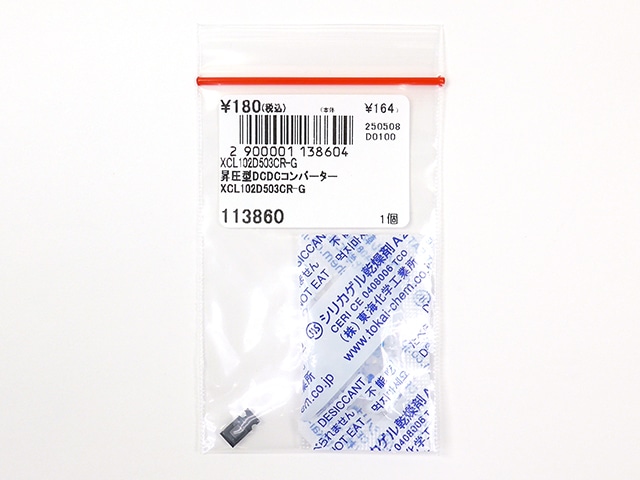

5V出力昇圧DCDCコンバーター XCL102D503CR-G
参考価格
¥180（税抜）
技術仕様 (Specifications)
内蔵スイッチ・インダクター
端子数6
出力方式昇圧
変換効率90%
許容損失1W
パッケージCL-2025-02
入出力絶縁非絶縁
出力タイプ定電圧
実装タイプ表面実装
端子ピッチ0.55mmピッチ
入力電圧max.6V
入力電圧min.0.9V
出力電圧max.5V
出力電圧min.5V
出力電流max.450mA
動作温度max.85℃
動作温度min.-40℃
出力電圧精度±2%
パッケージタイプTDFN
スイッチング周波数3MHz
データシート / 関連資料
製品概要
XCL102シリーズは、コイルと制御ICを一体化した超小型(2.5mm×2.0mm×1.0mm)の昇圧microDCDCコンバータです。回路に同期整流方式を採用することでダイオードが不要となり、外付け部品が減ることで回路が簡素化され、基板レイアウトによるノイズや動作トラブルを最小限に抑えることができます。また、PWM固定制御により出力リップルを抑えることでき、XCL102DタイプはCLディスチャージ機能によりスタンバイモード時、高速に出力電圧を低下させ、出力機器の誤動作を防止します。
