すべての製品 (10 件)

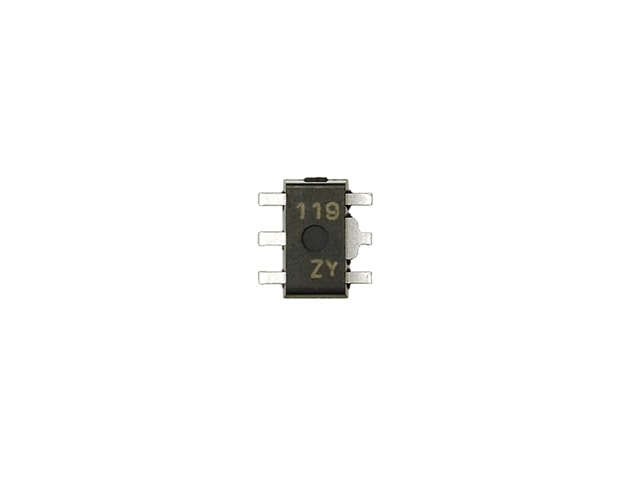

理想ダイオード機能搭載 ロードスイッチ(半導体スイッチ) XC8114AA01PR-G
XC8114 シリーズは理想的なダイオードを再現し、チップイネーブル(EN)、過電流制限、突入電流制限、 サーマルシャットダウン機能等を搭載したロードスイッチIC です。 本ICはVOUT端子電圧をVIN-20mVとなるようにレギュレーション制御を行っているため、 一般的なダイオードと比べ発熱を抑えることができます。 VOUT端子に電圧が印加されVIN-20mV以上になるとドライバFETをOFFします。 更にVOUT端子電圧がVIN+40mV以上高くなるとICの内部電源をVINからVOUTに切り替えるため、 VOUT端子から寄生ダイオードを通ってVIN端子への逆流電流を防止するとともに VINからICへ流れる電流を遮断します。 これにより出力電圧OR回路を容易に実現することができ、 バックアップ用途のバッテリーの消費を抑制することが可能です。 過電流制限はフォールドバック方式を採用することで、短絡電流を60mAに抑制することができ、 短絡時にも安全に使うことが可能です。またサーマルシャットダウン機能により ICを熱による破壊から防ぐことが可能です。 （出力電流の詳細はデータシートをご参照ください）

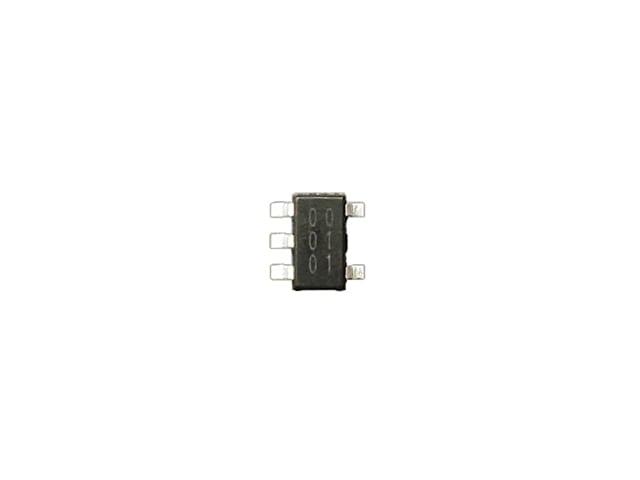

高精度電圧検出器 XC6138BH7DMR-G
XC6138シリーズはセンス端子分離、遅延容量外付けタイプの高電圧を検出可能な高精度電圧検出器です。従来のように抵抗分圧する必要が無いため、検出/解除電圧の高精度化と分圧抵抗の消費電流が削減でき低消費化に貢献します。遅延時間も外付け容量で外調可能かつ検出/解除時間の割合を選択できることから、用途に合わせた検出/解除時間を設定可能です。またセンス端子と電源端子が分離されていることで、監視電圧が0Vまで低下しても、検出状態を保持し不定状態になりません。

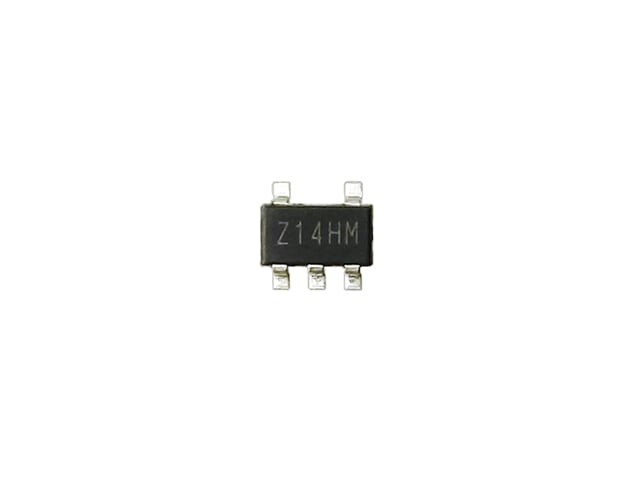

高機能パワースイッチ XC8107AC20MR-G
XC8107シリーズは、低オンPch MOS FET 内蔵のパワースイッチ IC です。保護機能として、電流制限機能、逆流防止機能（VOUT→VINへの逆流を防止）、ソフトスタート機能、サーマルシャットダウン機能、低電圧誤動作防止回路（UVLO）を内蔵しています。また、パワースイッチの状態を監視するフラグ機能を搭載しています。フラグ端子はNchオープンドレイン出力となっており、過電流検出中および過熱検出中、逆流防止機能動作中にLowレベルを出力します。CE端子に印加する電圧レベルにより、ICをスタンバイ状態にすることができます。XC8107AC20MR-GのCE端子入力論理はHighアクティブです。 こちらはお客様からご要望がございました。各種部品、半導体、機構部品等のご要望をお聞かせください。 商品リクエスト入力フォーム

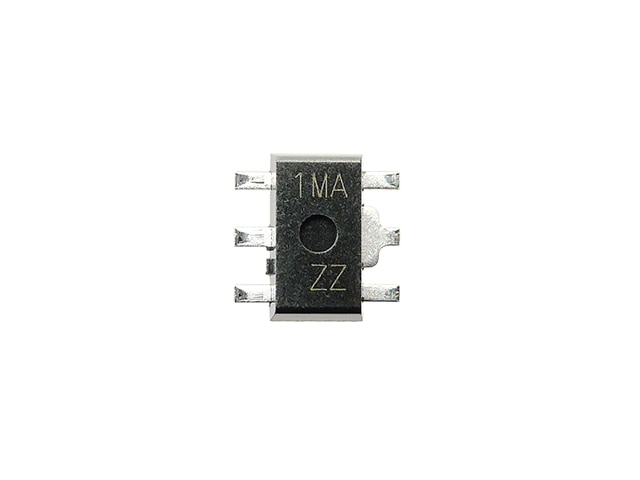

36V動作ドライバーFET内蔵600mA 同期整流降圧DCDCコンバーター XC9705B75CPR-G
XC9705シリーズは36V動作、High sideドライバFET、Low sideドライバFETを内蔵した同期整流降圧DCDCコンバータです。高効率で安定した電圧を供給可能です。 外付け抵抗により出力電圧を変更できるため、同一品番を複数の電源ラインに使用可能です。XC9705シリーズはPWM/PFM自動切替モードで動作するため、軽負荷での損失を低減し軽負荷から重負荷まで高効率を達成することを可能としています。 こちらはお客様からご要望がございました。各種部品、半導体、機構部品等のご要望をお聞かせください。 商品リクエスト入力フォーム
理想ダイオード機能搭載 ロードスイッチ(半導体スイッチ) XC8111AA01MR-G
XC8111AA01MR-Gは、理想的なダイオードを再現し、チップイネーブル(CE)、過電流制限、突入電流制限、サーマルシャットダウン機能等を搭載したロードスイッチICです。VOUT端子電圧を「VIN-20mV」となるようにレギュレーション制御を行っているため、一般的なダイオードと比べ発熱を抑えることができます。VOUT端子電圧が「VIN+20mV」以上高くなるとICの内部電源をVINからVOUTに切り替えるため、VOUT端子から寄生ダイオードを通ってVIN端子への逆流電流を防止するとともにVINからICへ流れる電流を遮断します。これにより出力電圧OR回路を容易に実現することができ、バックアップ用途のバッテリーの消費を抑制することが可能です。

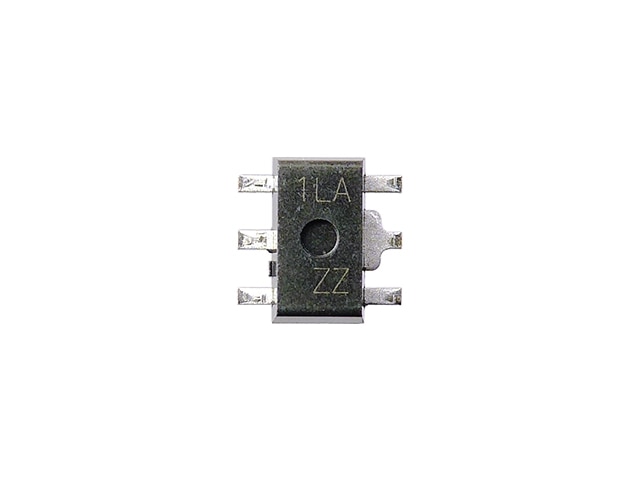

36V動作ドライバーFET内蔵600mA 同期整流降圧DCDCコンバーター XC9704B75CPR-G
XC9704シリーズは36V動作、High sideドライバFET、Low sideドライバFETを内蔵した同期整流降圧DCDCコンバータです。高効率で安定した電圧を供給可能です。 外付け抵抗により出力電圧を変更できるため、同一品番を複数の電源ラインに使用可能です。XC9704シリーズは強制PWMモードで動作するため、出力電流にかかわらず一定の周波数 fOSCで動作し、スイッチングノイズのフィルタリング処理が容易となります。

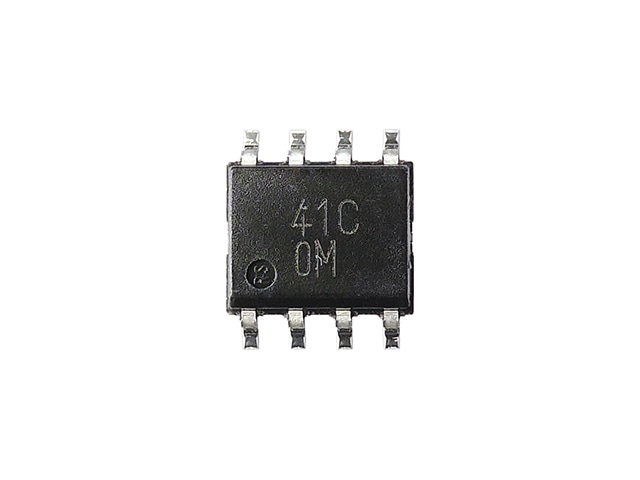

電池温度検出機能付き1セルLiイオン/Liポリマー電池リニアチャージャーIC XC6804B4E1QR-G
XC6804は、1セルのリチウムイオン電池・リチウムポリマー電池の充電制御ICです。基本充電サイクルはトリクル充電モード、メイン充電モードの順で行います。電池温度検出機能を搭載しており、温度に合わせてCV(定電圧)充電とCC(定電流)充電を制御して安全に充電することが可能です。また、充電ステータス出力端子により充電状態を確認できます。

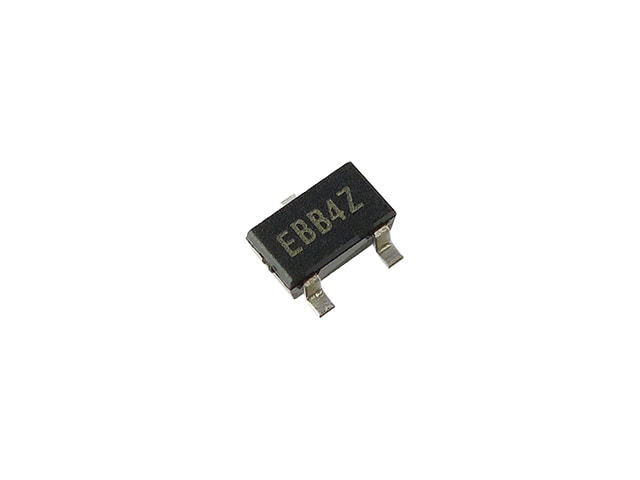

低損失三端子レギュレーター 負電源用 -5V 200mA
トレックスの表面実装三端子レギュレータ。XC6902シリーズは、出力電流200mA、低ESRコンデンサ対応、出力精度±1.5%、高速応答が特徴です。正電源回路との組み合わせで発生する起動シーケンスの問題を改善します。

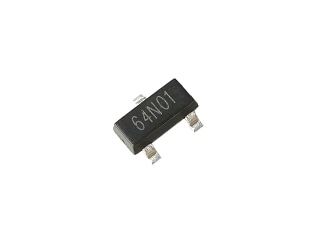

Nチャンネル MOSFET XP264N0301TR-G
XP264N0301TRは、低オン抵抗と高速スイッチング特性を実現した60V耐圧の汎用NチャネルMOSFETです。リレー回路やスイッチング回路など、様々な用途に使用できます。静電気対策としてゲート保護ダイオードを内蔵しています。

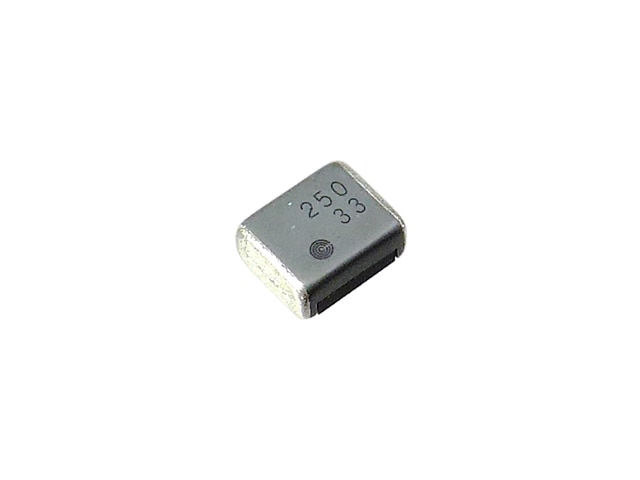

5V出力昇圧DCDCコンバーター XCL102D503CR-G
XCL102シリーズは、コイルと制御ICを一体化した超小型(2.5mm×2.0mm×1.0mm)の昇圧microDCDCコンバータです。回路に同期整流方式を採用することでダイオードが不要となり、外付け部品が減ることで回路が簡素化され、基板レイアウトによるノイズや動作トラブルを最小限に抑えることができます。また、PWM固定制御により出力リップルを抑えることでき、XCL102DタイプはCLディスチャージ機能によりスタンバイモード時、高速に出力電圧を低下させ、出力機器の誤動作を防止します。
